Cálculo de Lajes

Aligeiradas Pré-esforçadas

Abobadilhas Betão Leve

BY ZAnet, versão Html5

	download documento
LNEC DA35
Certificado Conformidade Vigotas
Certificado Conformidade Abobadilhas

	base x altura (mm)	Aços 4 (mm)	Arm. inf.	CAT	FT	CE marc
P1	113 x 105	3	2

	base x altura (mm)	Aços 4 (mm)	Arm. inf.	CAT	FT	CE marc
P2	113 x 105	4	3

	base x altura (mm)	Aços 4 (mm)	Arm. inf.	CAT	FT	CE marc
P3	113 x 105	5	3+1

	base x altura (mm)	Aços 4 (mm)	Arm. inf.	CAT	FT	CE marc
P4	113 x 105	6	4+1

	base x altura (mm)	Aços 4 e 5 (mm)	inf. 5 (mm)	CAT	FT	CE marc
P5	120 x 105	6	4

As Abobadilhas com agregados de argila expandida para pavimentos aligeirados também são um produto com marcação CE, as suas medidas variam entre larguras de 270, 370, e 440 mm e alturas de 120, 150, 180, 210, 240 e 300 mm com um comprimento de 250 mm.

Abobadilhas

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL23x21x25	230 (270) x 210 x 250	6,4

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL23x24x25	230 (270) x 240 x 250	6,9

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL23x30x25	230 (270) x 300 x 250	7,9

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x12x25	330 (370) x 120 x 250	6,5

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x15x25	230 (370) x 150 x 250	6,6

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x18x25	330 (370) x 180 x 250	7,2

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x21x25	330 (370) x 210 x 250	9,0

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x24x25	330 (370) x 240 x 250	9,3

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL33x30x25	330 (370) x 300 x 250	10,7

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL40x12x25	400 (440) x 120 x 250	6,6

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL40x15x25	400 (440) x 150 x 250	7,6

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL40x18x25	400 (440) x 180 x 250	9,0

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL40x21x25	400 (440) x 210 x 250	9,9

	Largura (largura t*) x altura x comp (mm)	massa (kg/un)	CAT	FT	CE marc
BL40x24x25	400 (440) x 240 x 250	9,5

Cálculo de lajes pré-esforçadas

BY BELCHIOR, ZAnet Software, Lda

O cálculo é feito em acordo com os regulamentos , RSA, REBAP, EC1, EC2 , os diagramas de esforços e deformadas por um método de elementos finitos

Os dados ( MRD, VRD, MFCTK, e EI ) homologados e cálculados pelo Laboratório Nacional de Engenharia Civil, o novo Documento de Aplicação DA 35

	.. dados geométricos e cargas em unidades do sistema internacional : Medida : metros , Força: kN ( kilo Newton ), Massa : ( kg )
Distância entre apoios ( metros )	Vão em metros : --Observação1--
Cargas permanentes dist. ( kN /m2 )	Betonilhas : Divisórias : Outras : --Observação2--
Cargas permanentes lineares( kN /m )	Valor da carga linear : Distância a um apoio : --Observação3--
SobreCargas ( kN/m2 )	Valor : Psi 1 : Descritivo : --Observação4--
Filtros de Cálculo	VERIFICAR. . ::.. Vigota. . . :::...... Abobadilhas. ::.. Tipo. . . . :::....... Altura Laje. . ::... --Observação5-- --Observação6-- --Observação7-- --Observação8--

Escolha os filtros e click calcular...

-/-

-\-

Obrigado ! por utilizar o ...

Cálculo de lajes aligeiradas pré-esforçadas - "abobadilhas de betão leve "

software by ...





= = = = = = = = = = = = = = = = = = = = = = =

 LajesAll Calc for HTML5,PHP version 1.7

 Copyright (c) 2016-2018
 by ZAnet Software
 All Rights Reserved.

 http://www.zanet.pt



= = = = = = = = = = = = = = = = = = = = = =

Release Notes June-Set 2016
Build 1.3.17.000

- - - - - - - - - - - - - - -
1) Acerca da base de dados dos fabricantes de pavimentos pré-esfoçados:

1.1)  Fabricantes de lajes aligeiradas pré-esforçadas já com novo Documento técnico próprio:
--> Presdouro (bl)
--> Leiriviga (bl)


1.2)  Fabricantes ainda com DA:
--> Flaviarte (bl)
--> Pavimir (bl)





3) Acerca da base de dados dos fabricantes de lajes mistas com perfil colaborante:

--> O Feliz
--> Perfitec




=========================

Please send feedback to:
eMail: belchior@zanet.pt

=========================

Resultados / Observações:

TIPOS DE LAJES

Escolha do tipo de laje

Aligeiradas Pré-esforçadas

Aligeiradas Pré-esforçadas

Aligeiradas Pré-esforçadas

Aligeiradas Pré-esforçadas

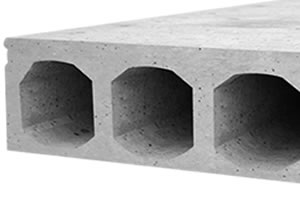

Alveolares

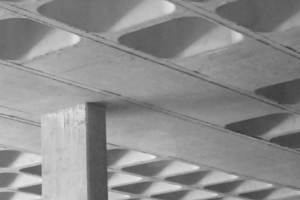

Fungiformes Nervuradas

Nervuradas

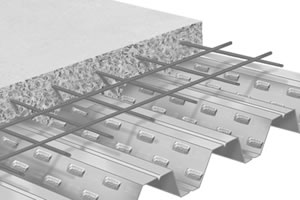

Mistas aço betão
